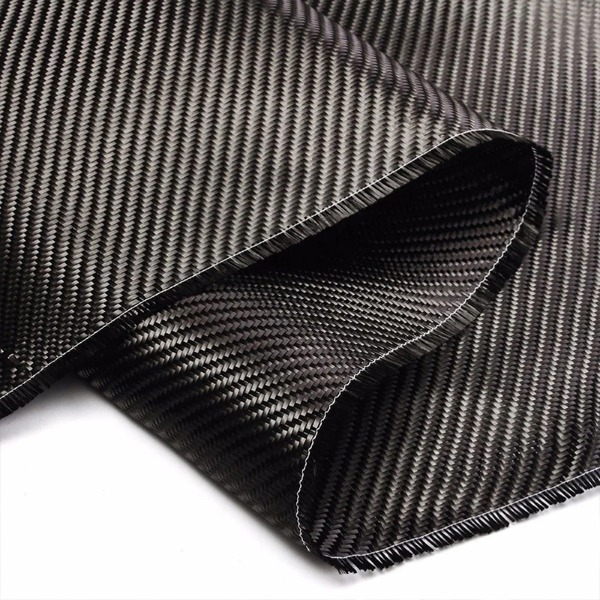

Trong quá trình tìm kiếm vật liệu giảm khối lượng mà không làm giảm hiệu suất cơ học, các kỹ sư đã dần dần chuyển từ kim loại sang vật liệu tổng hợp tiên tiến. Trong số này, vải sợi carbon nổi bật như một cốt thép chính cho các thành phần kết cấu nhẹ. Loại vải dệt này, bao gồm các sợi carbon liên tục, mang đến sự kết hợp giữa mật độ thấp, độ bền kéo cao và độ cứng đặc biệt. Khi được nhúng vào ma trận polymer, nó sẽ trở thành xương sống của các bộ phận được sử dụng trong ngành hàng không vũ trụ, ô tô, thiết bị thể thao và kỹ thuật dân dụng.
Để hiểu lý do tại sao vải sợi carbon lại hiệu quả đến vậy đòi hỏi phải xem xét các đặc tính cơ bản của nó, so sánh nó với các vật liệu thông thường như thế nào và cấu trúc của nó có thể được điều chỉnh như thế nào cho phù hợp với các điều kiện tải cụ thể.
Logic cấu trúc đằng sau vải sợi carbon
Các bộ phận kết cấu phải chống uốn, xoắn, căng và nén với độ lệch tối thiểu. Việc giảm trọng lượng giúp nâng cao hiệu quả: quán tính ít hơn, mức tiêu thụ nhiên liệu thấp hơn và xử lý dễ dàng hơn. Vải sợi carbon đạt được điều này thông qua ba đặc điểm chính:
- Độ cứng riêng cao – Độ cứng trên một đơn vị mật độ cao hơn nhiều lần so với thép hoặc nhôm.
- Tính bất đẳng hướng có thể điều chỉnh được – Độ bền và độ cứng có thể được định hướng dọc theo đường tải bằng cách chọn kiểu dệt và trình tự xếp lớp.
- Khả năng chịu lỗ hổng – Vải phân bổ các vết nứt cục bộ trên nhiều sợi, ngăn ngừa sự hư hỏng đột ngột.
Không giống như băng một chiều mang lại độ cứng theo một hướng, vải sợi carbon mang lại các đặc tính cân bằng trong mặt phẳng vải. Điều này làm cho nó đặc biệt thích hợp cho các lớp vỏ kết cấu có thành mỏng, lớp vỏ dạng tấm nhiều lớp và các bộ phận có độ cong phức tạp nơi tải trọng đến từ nhiều hướng.
Tính chất vật liệu so sánh
Để đánh giá cao lợi thế của vải sợi carbon, việc so sánh trực tiếp với các vật liệu kết cấu truyền thống là rất hữu ích. Bảng dưới đây tóm tắt các chỉ số cơ học chuẩn hóa. Lưu ý rằng các giá trị chính xác thay đổi tùy theo loại sợi, cấu trúc dệt và hệ thống nhựa, nhưng các vị trí tương đối vẫn nhất quán.
| Chất liệu | Mật độ (g/cm³) | Độ bền kéo (so với thép) | Tỷ lệ độ cứng trên trọng lượng (tương đối) | Chống mỏi |
|---|---|---|---|---|
| Thép nhẹ | 7.85 | 1.0 (cơ sở) | 1.0 | Trung bình |
| Nhôm 6061 | 2.70 | 0.35 | 3.0 | Trung bình |
| Vải sợi carbon tổng hợp | 1,55–1,60 | 1,8–2,5 | 8–10 | Tuyệt vời |
| Vải sợi thủy tinh tổng hợp | 1,90–2,00 | 0,7–1,0 | 2,5–3,5 | Tốt |
Như được hiển thị, vải sợi carbon mang lại tỷ lệ độ cứng trên trọng lượng cao hơn khoảng 8 đến 10 lần so với thép. Về mặt thực tế, dầm kết cấu làm từ vải sợi carbon có thể nặng hơn 70–80% so với dầm thép có độ cứng uốn tương đương. Hơn nữa, độ bền mỏi của nó dưới tải trọng theo chu kỳ vượt xa so với kim loại, điều này rất quan trọng đối với các cấu trúc chuyển động như cánh tay robot, bề mặt điều khiển máy bay hoặc khung xe đạp.
Tính linh hoạt về kiến trúc: Kiểu dệt và hình thức
Một trong những lập luận mạnh mẽ nhất cho việc sử dụng vải sợi carbon là có sẵn rất nhiều kiểu dệt. Mỗi mẫu ảnh hưởng đến độ drap, dòng nhựa và tính đẳng hướng cơ học.
| Kiểu dệt | Độ dẻo | Trường hợp sử dụng điển hình |
|---|---|---|
| Dệt trơn | Thấp đến trung bình | Tấm phẳng, tấm mỏng có độ ổn định tốt |
| Dệt chéo (2/2) | Trung bình đến cao | Các bộ phận cong, tấm thân ô tô |
| Dây nịt satin (4HS, 8HS) | Rất cao | Các bộ phận có độ cong kép phức tạp, các bộ phận hàng không vũ trụ |
| Vải một chiều | Thấp (chỉ có một hướng linh hoạt) | Mũ trụ, dầm có độ cứng cao |
Đối với các thành phần có cấu trúc nhẹ, vải dệt chéo và sa tanh thường được ưa chuộng hơn vì chúng dễ dàng phù hợp với khuôn mà không bị nhăn. Điều này đảm bảo tỷ lệ thể tích sợi đồng đều và giảm thiểu sự hình thành khoảng trống. Hơn nữa, độ uốn (độ gợn sóng) vốn có của vải dệt làm giảm cường độ nén một chút so với băng một chiều nhưng cải thiện đáng kể khả năng chịu hư hỏng do va đập và khả năng xử lý trong quá trình sắp xếp.
Tối ưu hóa trường hợp tải bằng vải sợi carbon
Các nhà thiết kế chọn vải sợi carbon không chỉ để tiết kiệm trọng lượng mà còn mang lại hiệu quả định hướng. Ví dụ:
- Cấu trúc chịu uốn (ví dụ: cánh tay máy bay không người lái, chân tay giả): Đặt các lớp vải có sợi định hướng ở góc 0° và ±45° để cân bằng độ cứng theo chiều dọc và khả năng chống cắt.
- Trục chịu lực xoắn (ví dụ: trục truyền động, cánh rôto): Sử dụng vải thiên lệch ±45° hoặc các lớp đai và xoắn ốc kết hợp.
- Tấm dễ bị va đập (ví dụ: sàn xe đua, vỏ bảo vệ): Lớp vải dệt sa-tanh có xen kẽ mỏng các lớp dẻo dẻo nhiệt dẻo.
Bởi vì vải sợi carbon có sẵn ở cấp mô đun trung gian, mô đun cao và mô đun tiêu chuẩn nên độ cứng có thể được tinh chỉnh mà không thay đổi hình dạng. Cách tiếp cận mô-đun này tránh sử dụng kỹ thuật quá mức và giảm lãng phí vật liệu.
Khả năng tương thích sản xuất
Một lý do khác khiến vải sợi carbon chiếm ưu thế trong các thành phần kết cấu nhẹ là khả năng tương thích của nó với các quy trình chế tạo đã được thiết lập. Các phương pháp chính bao gồm:
- Prepreg layup xử lý bằng nồi hấp – Chất lượng cao nhất cho hàng không vũ trụ. Vải được ngâm tẩm trước bằng nhựa, giúp căn chỉnh sợi chính xác.
- Layup ướt / layup tay – Thích hợp cho các bộ phận lớn, dùng một lần như cánh tuabin gió hoặc các bộ phận ô tô tùy chỉnh.
- Đúc chuyển nhựa (RTM) – Vải được đặt khô trong khuôn kín, sau đó bơm nhựa vào. Tuyệt vời cho sản xuất khối lượng trung bình với bề mặt hoàn thiện tốt.
- Truyền dịch có hỗ trợ chân không – Lý tưởng cho các tấm composite lớn; vải hoạt động như một môi trường dòng chảy, đảm bảo phân phối nhựa đều.
Mỗi phương pháp đều tận dụng khả năng duy trì độ dày đồng đều của vải, chống lại hiện tượng rửa xơ (chuyển động trong quá trình phun nhựa) và mang lại các đặc tính cơ học có thể dự đoán được. So với sợi thủy tinh trải ngẫu nhiên hoặc sợi carbon cắt nhỏ, vải sợi carbon dệt mang lại độ chắc chắn trong thiết kế cao hơn.
Những cân nhắc về kinh tế và vòng đời
Mặc dù vải sợi carbon có giá nguyên liệu thô cao hơn kim loại hoặc sợi thủy tinh nhưng giá trị vòng đời của nó đối với các thành phần kết cấu nhẹ thường cao hơn. Khối lượng giảm dẫn đến mức tiêu thụ năng lượng thấp hơn trong các ứng dụng chuyển động. Đối với các cấu trúc tĩnh như cầu hoặc giàn robot, các bộ phận nhẹ hơn cho phép khung đỡ nhỏ hơn và nền móng rẻ hơn.
Hơn nữa, việc sửa chữa các tấm vải sợi carbon bị hư hỏng có thể thực hiện được thông qua việc dán miếng vá hoặc phun nhựa, kéo dài tuổi thọ sử dụng. Các công nghệ tái chế (nhiệt phân, hòa tan) đã phát triển, cho phép thu hồi vải sợi carbon sạch từ các bộ phận hết hạn sử dụng để sử dụng trong các ứng dụng không quan trọng. Tiềm năng tuần hoàn này củng cố vị thế của vật liệu trong các ngành tập trung vào tính bền vững.
Hạn chế và phòng ngừa thiết kế
Không có vật liệu nào là hoàn hảo. Các kỹ sư phải thừa nhận những hạn chế cụ thể của vải sợi carbon:
- Chế độ hư hỏng giòn – Không giống như hiện tượng chảy xệ kim loại, vết nứt composite có thể xảy ra đột ngột. Thiết kế đòi hỏi yếu tố an toàn và tính dự phòng.
- Ăn mòn điện – Tiếp xúc trực tiếp với nhôm hoặc thép trong môi trường ẩm ướt gây ra hiện tượng ăn mòn điện hóa. Lớp cách ly điện là bắt buộc.
- Độ dẫn nhiệt – Sợi carbon có tính dẫn điện và nhiệt, có thể cần cách nhiệt trong các ứng dụng điện tử hoặc đông lạnh.
- Lớp niêm phong tiên tiến – Viền vải thô có thể bị sờn; các tấm gỗ được cắt tỉa cần được bịt kín để ngăn chặn sự xâm nhập của hơi ẩm.
Khi những yếu tố này được giải quyết hợp lý, vải sợi carbon vẫn là sự lựa chọn tuyệt vời cho các bộ phận kết cấu nhẹ.
Kết luận
Vải sợi carbon mang đến giải pháp độc đáo cho các thành phần kết cấu nhẹ: độ cứng vượt trội trên mỗi trọng lượng, tính bất đẳng hướng có thể thiết kế, cấu trúc dệt đa dạng và khả năng tương thích với các quy trình tổng hợp tiêu chuẩn. Mặc dù chi phí ban đầu và sự hư hỏng giòn đòi hỏi kỹ thuật cẩn thận, nhưng lợi ích về việc giảm khối lượng, tuổi thọ mỏi và khả năng điều chỉnh là không thể so sánh được với kim loại thông thường hoặc vải sợi thủy tinh.
Câu hỏi thường gặp
Câu hỏi 1: Vải sợi carbon có thể được sử dụng cho các bộ phận kết cấu chịu lực mà không cần gia cố bằng kim loại không?
Đúng. Nhiều bộ phận chịu lực như dầm sàn máy bay, khung liền khối của xe đua và cánh tay robot được làm hoàn toàn từ vật liệu tổng hợp vải sợi carbon. Thiết kế và độ dày lớp phù hợp được chọn để xử lý tải trọng dự kiến mà không cần chèn kim loại. Các phụ kiện kim loại đôi khi được thêm vào tại các mối nối bu lông để giảm sự tập trung ứng suất ổ trục.
Câu 2: Vải sợi carbon có cứng hơn nhôm hay thép không?
Nói một cách tuyệt đối, vải sợi carbon mô đun tiêu chuẩn (độ cứng ~70 GPa) kém cứng hơn thép (~200 GPa) nhưng cứng hơn nhôm (~69 GPa). Tuy nhiên, do mật độ thấp (1,6 so với 2,7 g/cm³ đối với nhôm), độ cứng riêng (độ cứng/mật độ) của nó cao hơn nhôm khoảng ba lần và cao hơn thép tám lần. Đối với các thiết kế quan trọng về trọng lượng, điều này làm cho vải sợi carbon “cứng hơn trên mỗi kg một cách hiệu quả”.
Câu 3: Vải sợi carbon có cần dụng cụ đặc biệt để cắt và khoan không?
Đúng. Dụng cụ thép tiêu chuẩn bị mòn nhanh chóng. Đối với vải khô, nên dùng kéo bằng gốm hoặc cacbua. Đối với các tấm gỗ đã được xử lý, cần phải có các mũi khoan và mũi khoan được phủ kim cương để ngăn chặn sự phân tách. Nên hút chân không vì bụi carbon có tính dẫn điện và có thể làm hỏng thiết bị điện tử.
Câu 4: Vải sợi carbon hoạt động như thế nào ở nhiệt độ cao?
Bản thân sợi vẫn giữ được độ bền ở nhiệt độ trên 1000°C trong môi trường trơ, nhưng nền polyme (thường là epoxy) giới hạn nhiệt độ sử dụng ở mức 80–180°C đối với nhựa tiêu chuẩn. Nhựa nhiệt độ cao (bismaleimide, polyimide) mở rộng phạm vi lên 230–300°C. Đối với các ứng dụng có nhiệt độ trên 300°C, vải sợi carbon có thể được sử dụng với ma trận gốm (vật liệu tổng hợp CMC).
Câu hỏi 5: Vải sợi carbon có thể được liên kết với các bộ phận kết cấu kim loại một cách an toàn không?
Có, nhưng với biện pháp phòng ngừa. Một lớp vải sợi thủy tinh cách nhiệt thường được đặt giữa vải sợi carbon và kim loại để chống ăn mòn điện. Liên kết dính bằng epoxy kết cấu mạnh hơn so với liên kết cơ học cho các mối nối composite với kim loại, miễn là bề mặt kim loại được chuẩn bị đúng cách (phun cát, chất liên kết silane).
